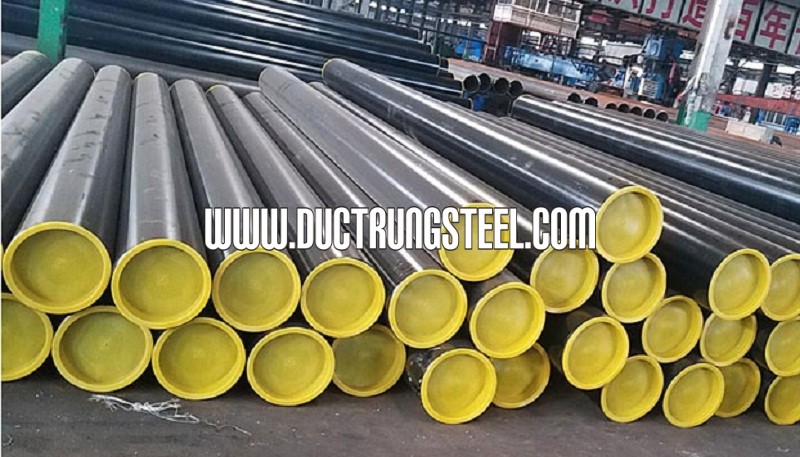

Thép Ống Đúc Tiêu Chuẩn ASTM A53

Thông số kỹ thuật Thép Ống Đúc ASTM A53:

-Thành phần hóa học:

	C	Mn	P	S	Cu	Ni	Cr	Mo	V
	Max %	Max %	Max %	Max %	Max %	Max %	Max %	Max %	Max %
Grade A	0.25	0.95	0.05	0.045	0.40	0.40	0.40	0.15	0.08
Grade B	0.30	1.20	0.05	0.045	0.40	0.40	0.40	0.15	0.08

-Tính năng cơ lý Thép Ống Đúc ASTM A53:

Thép Ống Đúc ASTM A53	Grade A	Grade B
Năng suất tối thiểu	30.000 Psi	35.000 Psi
Độ bền kéo tối thiểu	48.000 psi	60.000 Psi

 - Xuất xứ Nhật Bản, Trung Quốc, Hàn Quốc, Mỹ...

Đặc điểm kỹ thuật Thép Ống Đúc A53 Gr.B là loại thép ống đúc cac bon liền mạch có khả năng chịu nhiệt, áp suất, chống ăn mòn oxi hóa tốt.

Ứng dụng Thép Ống Đúc ASTM A53 sử dụng trong ngành công nghiệp dầu khí, lò hơi, hàng hải xây xựng cầu đường cơ khí chế tao...

Quy cách Thép Ống Đúc ASTM A53

  Quy cách ống thép đúc DN6 Phi 10.3

Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN6	10.3	1.24	SCH10	0,28
DN6	10.3	1.45	SCH30	0,32
DN6	10.3	1.73	SCH40	0.37
DN6	10.3	1.73	SCH.STD	0.37
DN6	10.3	2.41	SCH80	0.47
DN6	10.3	2.41	SCH. XS	0.47


                          Quy cách ống thép đúc DN8 Phi 13.7

Tên hàng hóa	Đường kính O.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN8	13.7	1.65	SCH10	0,49
DN8	13.7	1.85	SCH30	0,54
DN8	13.7	2.24	SCH40	0.63
DN8	13.7	2.24	SCH.STD	0.63
DN8	13.7	3.02	SCH80	0.80
DN8	13.7	3.02	SCH. XS	0.80

Quy cách ống thép đúc DN10 Phi 17.1


Tên hàng hóa	Đường kính O.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN10	17.1	1.65	SCH10	0,63
DN10	17.1	1.85	SCH30	0,70
DN10	17.1	2.31	SCH40	0.84
DN10	17.1	2.31	SCH.STD	0.84
DN10	17.1	3.20	SCH80	0.10
DN10	17.1	3.20	SCH. XS	0.10


Quy cách ống thép đúc DN15 Phi 21.3


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN15	21.3	2.11	SCH10	1.00
DN15	21.3	2.41	SCH30	1.12
DN15	21.3	2.77	SCH40	1.27
DN15	21.3	2.77	SCH.STD	1.27
DN15	21.3	3.73	SCH80	1.62
DN15	21.3	3.73	SCH. XS	1.62
DN15	21.3	4.78	160	1.95
DN15	21.3	7.47	SCH. XXS	2.55


 Quy cách ống thép đúc DN20 Phi 27


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN 20	26,7	1,65	SCH5	1,02
DN 20	26,7	2,1	SCH10	1,27
DN 20	26,7	2,87	SCH40	1,69
DN 20	26,7	3,91	SCH80	2,2
DN 20	26,7	7,8	XXS	3,63


Quy cách ống thép đúc DN25 Phi 34


Tên hàng hóa	Đường kính O.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN25	33,4	1,65	SCH5	1,29
DN25	33,4	2,77	SCH10	2,09
DN25	33,4	3,34	SCH40	2,47
DN25	33,4	4,55	SCH80	3,24
DN25	33,4	9,1	XXS	5,45


Quy cách ống thép đúc DN32 Phi 42


Tên hàng hóa	Đường kính O.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN32	42,2	1,65	SCH5	1,65
DN32	42,2	2,77	SCH10	2,69
DN32	42,2	2,97	SCH30	2,87
DN32	42,2	3,56	SCH40	3,39
DN32	42,2	4,8	SCH80	4,42
DN32	42,2	9,7	XXS	7,77


Quy cách ống thép đúc DN40 Phi 48.3


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN40	48,3	1,65	SCH5	1,9
DN40	48,3	2,77	SCH10	3,11
DN40	48,3	3,2	SCH30	3,56
DN40	48,3	3,68	SCH40	4,05
DN40	48,3	5,08	SCH80	5,41
DN40	48,3	10,1	XXS	9,51


Quy cách ống thép đúc DN50 Phi 60


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN50	60,3	1,65	SCH5	2,39
DN50	60,3	2,77	SCH10	3,93
DN50	60,3	3,18	SCH30	4,48
DN50	60,3	3,91	SCH40	5,43
DN50	60,3	5,54	SCH80	7,48
DN50	60,3	6,35	SCH120	8,44
DN50	60,3	11,07	XXS	13,43


Quy cách ống thép đúc DN65 Phi 73


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN65	73	2,1	SCH5	3,67
DN65	73	3,05	SCH10	5,26
DN65	73	4,78	SCH30	8,04
DN65	73	5,16	SCH40	8,63
DN65	73	7,01	SCH80	11,4
DN65	73	7,6	SCH120	12,25
DN65	73	14,02	XXS	20,38


Quy cách ống thép đúc DN65 Phi 76


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN65	76	2,1	SCH5	3,83
DN65	76	3,05	SCH10	5,48
DN65	76	4,78	SCH30	8,39
DN65	76	5,16	SCH40	9,01
DN65	76	7,01	SCH80	11,92
DN65	76	7,6	SCH120	12,81
DN65	76	14,02	XXS	21,42


Quy cách ống thép đúc DN80 Phi 90


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN80	88,9	2,11	SCH5	4,51
DN80	88,9	3,05	SCH10	6,45
DN80	88,9	4,78	SCH30	9,91
DN80	88,9	5,5	SCH40	11,31
DN80	88,9	7,6	SCH80	15,23
DN80	88,9	8,9	SCH120	17,55
DN80	88,9	15,2	XXS	27,61


Quy cách ống thép đúc DN90 Phi 101.6


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN90	101,6	2,11	SCH5	5,17
DN90	101,6	3,05	SCH10	7,41
DN90	101,6	4,78	SCH30	11,41
DN90	101,6	5,74	SCH40	13,56
DN90	101,6	8,1	SCH80	18,67
DN90	101,6	16,2	XXS	34,1


Quy cách ống thép đúc DN100 Phi 114.3


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN100	114,3	2,11	SCH5	5,83
DN100	114,3	3,05	SCH10	8,36
DN100	114,3	4,78	SCH30	12,9
DN100	114,3	6,02	SCH40	16,07
DN100	114,3	7,14	SCH60	18,86
DN100	114,3	8,56	SCH80	22,31
DN100	114,3	11,1	SCH120	28,24
DN100	114,3	13,5	SCH160	33,54


Quy cách ống thép đúc DN120 Phi 127


Tên hàng hóa	Đường kính O.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN120	127	6,3	SCH40	18,74
DN120	127	9	SCH80	26,18


Quy cách ống thép đúc DN125 Phi 141.3


Tên hàng hóa	Đường kính O.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN125	141,3	2,77	SCH5	9,46
DN125	141,3	3,4	SCH10	11,56
DN125	141,3	6,55	SCH40	21,76
DN125	141,3	9,53	SCH80	30,95
DN125	141,3	14,3	SCH120	44,77
DN125	141,3	18,3	SCH160	55,48


Quy cách ống thép đúc DN150 Phi 168.3


Tên hàng hóa	Đường kính O.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN150	168,3	2,78	SCH5	11,34
DN150	168,3	3,4	SCH10	13,82
DN150	168,3	4,78		19,27
DN150	168,3	5,16		20,75
DN150	168,3	6,35		25,35
DN150	168,3	7,11	SCH40	28,25
DN150	168,3	11	SCH80	42,65
DN150	168,3	14,3	SCH120	54,28
DN150	168,3	18,3	SCH160	67,66

Quy cách ống thép đúc PHI 219


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN200	219,1	2,769	SCH5	14,77
DN200	219,1	3,76	SCH10	19,96
DN200	219,1	6,35	SCH20	33,3
DN200	219,1	7,04	SCH30	36,8
DN200	219,1	8,18	SCH40	42,53
DN200	219,1	10,31	SCH60	53,06
DN200	219,1	12,7	SCH80	64,61
DN200	219,1	15,1	SCH100	75,93
DN200	219,1	18,2	SCH120	90,13
DN200	219,1	20,6	SCH140	100,79
DN200	219,1	23	SCH160	111,17




















Quy cách ống thép đúc DN250 Phi 273


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN250	273,1	3,4	SCH5	22,6
DN250	273,1	4,2	SCH10	27,84
DN250	273,1	6,35	SCH20	41,75
DN250	273,1	7,8	SCH30	51,01
DN250	273,1	9,27	SCH40	60,28
DN250	273,1	12,7	SCH60	81,52
DN250	273,1	15,1	SCH80	96,03
DN250	273,1	18,3	SCH100	114,93
DN250	273,1	21,4	SCH120	132,77
DN250	273,1	25,4	SCH140	155,08
DN250	273,1	28,6	SCH160	172,36

Quy cách ống thép đúc DN300 Phi 325


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN300	323,9	4,2	SCH5	33,1
DN300	323,9	4,57	SCH10	35,97
DN300	323,9	6,35	SCH20	49,7
DN300	323,9	8,38	SCH30	65,17
DN300	323,9	10,31	SCH40	79,69
DN300	323,9	12,7	SCH60	97,42
DN300	323,9	17,45	SCH80	131,81
DN300	323,9	21,4	SCH100	159,57
DN300	323,9	25,4	SCH120	186,89
DN300	323,9	28,6	SCH140	208,18
DN300	323,9	33,3	SCH160	238,53


Quy cách ống thép đúc DN350 Phi 355.6


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN350	355,6	3,962	SCH5s	34,34
DN350	355,6	4,775	SCH5	41,29
DN350	355,6	6,35	SCH10	54,67
DN350	355,6	7,925	SCH20	67,92
DN350	355,6	9,525	SCH30	81,25
DN350	355,6	11,1	SCH40	94,26
DN350	355,6	15,062	SCH60	126,43
DN350	355,6	12,7	SCH80S	107,34
DN350	355,6	19,05	SCH80	158,03
DN350	355,6	23,8	SCH100	194,65
DN350	355,6	27,762	SCH120	224,34
DN350	355,6	31,75	SCH140	253,45
DN350	355,6	35,712	SCH160	281,59


Quy cách ống thép đúc DN400 phi 406


Tên hàng hóa	Đường kính O.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN400	406,4	4,2	ACH5	41,64
DN400	406,4	4,78	SCH10S	47,32
DN400	406,4	6,35	SCH10	62,62
DN400	406,4	7,93	SCH20	77,89
DN400	406,4	9,53	SCH30	93,23
DN400	406,4	12,7	SCH40	123,24
DN400	406,4	16,67	SCH60	160,14
DN400	406,4	12,7	SCH80S	123,24
DN400	406,4	21,4	SCH80	203,08
DN400	406,4	26,2	SCH100	245,53
DN400	406,4	30,9	SCH120	286
DN400	406,4	36,5	SCH140	332,79
DN400	406,4	40,5	SCH160	365,27


Quy cách ống thép đúc DN450 Phi 457


Tên hàng hóa	Đường kínhO.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN450	457,2	4,2	SCH 5s	46,9
DN450	457,2	4,2	SCH 5	46,9
DN450	457,2	4,78	SCH 10s	53,31
DN450	457,2	6,35	SCH 10	70,57
DN450	457,2	7,92	SCH 20	87,71
DN450	457,2	11,1	SCH 30	122,05
DN450	457,2	9,53	SCH 40s	105,16
DN450	457,2	14,3	SCH 40	156,11
DN450	457,2	19,05	SCH 60	205,74
DN450	457,2	12,7	SCH 80s	139,15
DN450	457,2	23,8	SCH 80	254,25
DN450	457,2	29,4	SCH 100	310,02
DN450	457,2	34,93	SCH 120	363,57
DN450	457,2	39,7	SCH 140	408,55
DN450	457,2	45,24	SCH 160	459,39



Quy cách ống thép đúc DN500 Phi 508


Tên hàng hóa	Đường kính O.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN500	508	4,78	SCH 5s	59,29
DN500	508	4,78	SCH 5	59,29
DN500	508	5,54	SCH 10s	68,61
DN500	508	6,35	SCH 10	78,52
DN500	508	9,53	SCH 20	117,09
DN500	508	12,7	SCH 30	155,05
DN500	508	9,53	SCH 40s	117,09
DN500	508	15,1	SCH 40	183,46
DN500	508	20,6	SCH 60	247,49
DN500	508	12,7	SCH 80s	155,05
DN500	508	26,2	SCH 80	311,15
DN500	508	32,5	SCH 100	380,92
DN500	508	38,1	SCH 120	441,3
DN500	508	44,45	SCH 140	507,89
DN500	508	50	SCH 160	564,46


Quy cách ống thép đúc DN600 Phi 610


Tên hàng hóa	Đường kính O.D	Độ dày	Tiêu chuẩn Độ dày	Trọng Lượng
Thép ống đúc	(mm)	(mm)	( SCH)	(Kg/m)
DN600	610	5,54	SCH 5s	82,54
DN600	610	5,54	SCH 5	82,54
DN600	610	6,35	SCH 10s	94,48
DN600	610	6,35	SCH 10	94,48
DN600	610	9,53	SCH 20	141,05
DN600	610	14,3	SCH 30	209,97
DN600	610	9,53	SCH 40s	141,05
DN600	610	17,45	SCH 40	254,87
DN600	610	24,6	SCH 60	354,97
DN600	610	12,7	SCH 80s	186,98
DN600	610	30,9	SCH 80	441,07
DN600	610	38,9	SCH 100	547,6
DN600	610	46	SCH 120	639,49
DN600	610	52,4	SCH 140	720,2
DN600	610	59,5	SCH 160	807,37
